Winddisplay LED

Bestellnummer: 4.3250.xx.1xx

  • Beschreibung

    4.3250.xx.000

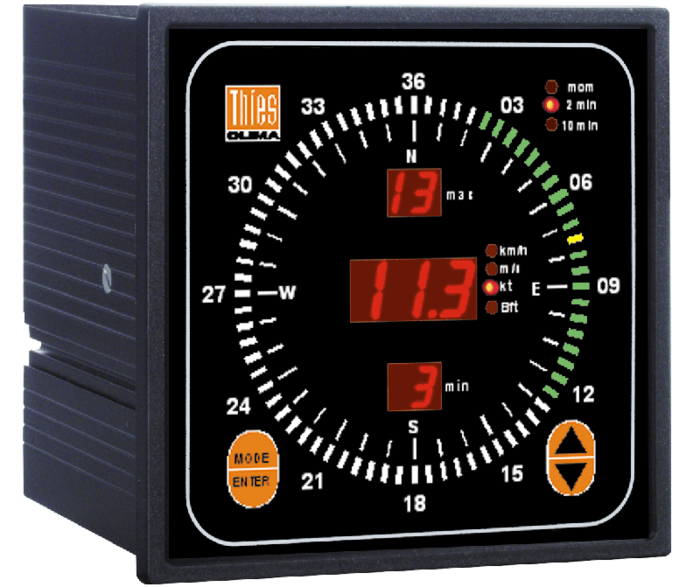

    Digitales Anzeigegerät zur Darstellung von Windgeschwindigkeit und -richtung zum Anschluss von Sensoren mit analogem Interface.
    Die Richtung wird durch 72 kreisförmig angeordnete LED- Leuchtbalken und die Geschwindigkeit durch 7- Segment LED’s angezeigt. Zusätzlich können die Min.-
    und Max.-Windgeschwindigkeitswerte durch zwei weitere Ziffernanzeigen dargestellt werden.

    Darstellungsmöglichkeit der WG:
    • Momentanwert
    oder
    • 2 min. Mittelwert u. Maximalwert
    oder
    • 10 min. Mittelwert u. Maximalwert

    Darstellungsmöglichkeit
    der WR:
    • Momentanwerte
    oder
    • 2 min. Mittelwert u. Variation
    oder
    • 10 min. Mittelwert u. Variation

    Die Berechnung der Mittel- und Max.- Werte erfolgt in Anlehnung an das ICAO. Durch eine eingebaute RS 422-Schnittstelle können bis zu 10 weitere Winddisplays LED bedient werden.

  • Technische Daten

    Datenausgabe digital
    Ausgabetype
    1 x RS422 /­ RS485 ASCII Protokoll
    Dateneingang digital
    Windgeschwindigkeit
    0 ... 1600 Hz or
    RS 422
    Windrichtung
    Thies-Seriell-Synchron or
    RS422
    Betriebsspannung
    Elektronik
    230 V /­ 50 Hz oder
    24 V AC oder
    12 ... 35 V DC
    Allgemein
    Umgebungstemp.
    -10 ... +50 °C
    Elektrischer Anschluss
    Schraubklemmen
    Montage
    Schaltschrankeinbau
    Schutzklasse
    IP 23
    Abmessungen
    144 x 144 x 135 mm
    Gewicht
    1,5 kg
    Datenanzeige
    Windgeschwindigkeit
    0 ... 99,9 m/­s or kt or km/­h or Bft
    Windrichtung
    0 ... 360 °
    Auflösung Windgeschw.
    0,1 /­ 1
    Auflösung Windrichtung
    5 °

  • Varianten

    Für diesen Artikel sind keine weiteren Varianten hinterlegt.

  • Zubehör

    Für diesen Artikel ist kein Zubehör erhältlich.
