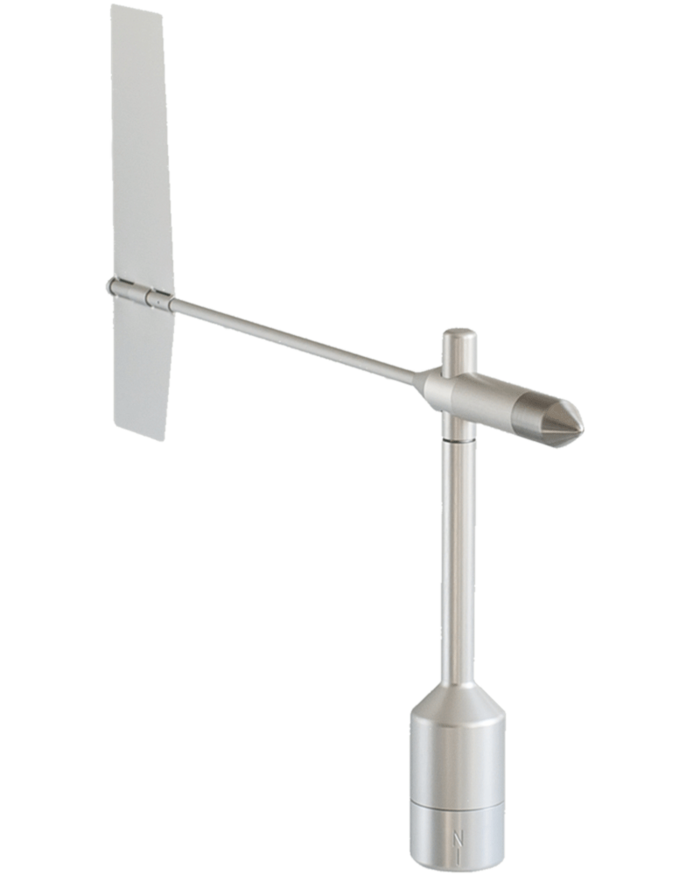

Windrichtungsgeber „First Class“

Bestellnummer: 4.3151.x0.001

  • Beschreibung

    4.3151.00.00x
    Der Windrichtungsgeber dient zur Erfassung der Richtung der horizontalen Komponente des Windes in der Meteorologie und Umweltmesstechnik, Standortbewertung von Windenergieanlagen.

    • Low Power Gerät mit Digitalausgang (Thies-Seriell-Synchron 10 bit)
    • Mit und ohne integrierter Heizung
    ein definiertes und optimiertes dynamisches Verhalten sowie:
    • Hohe Messgenauigkeit und Auflösung
    • Hohe Dämpfung bei kleiner Entfernungskonstante
    • Niedriger Anlaufwert
    • Niedrige Leistungsaufnahme
    • Einfache Montage

    Der Messwert wird als digitales Signal am Ausgang bereitgestellt. Das Ausgangssignal kann auf Anzeigegeräte, Registriergeräte, Datalogger sowie Prozessleitsysteme gegeben werden.
    Für den Winterbetrieb ist das Gerät (4.3151.00.xxx) mit einer elektronisch geregelten Heizung versehen.

  • Technische Daten

    Windrichtung
    Messbereich
    0 ... 360 °
    Auflösung
    siehe Varianten
    Genauigkeit
    siehe Varianten
    Anlaufwert
    < 0,5 m/­s bei 10 °
    nach ASTM D 5096-96
    < 0,2 m/­s bei 90 °
    nach VDI3786 Blatt 2
    Entfernungskonstante
    < 1,8 m
    nach ASTMD 5096-96
    Dämpfungsgrad
    > 0,3
    nach ASTMD 5096-96
    Betriebsspannung
    Elektronik
    3,3 ... 42V DC
    Stromaufnahme
    1,4 mA standby
    Heizung
    24 V AC/­DC, 25 W
    Allgemein
    Umgebungstemp.
    -50 ... +80 °C
    Elektrischer Anschluss
    8 pol. Stecker
    Montage
    auf Mastrohr Ø 1``
    Material
    Aluminium eloxiert
    Schutzklasse
    IP 55
    Abmessungen
    Ø 450 x 410 mm
    Gewicht
    0,7 kg
    Aufnahme
    Ø 35 x 25 mm

  • Varianten


    4.3151.00.00x
    Artikelnummer 4.3151.00.001
    Windrichtung
    Auflösung
    0,35 °
    Genauigkeit
    ±0,75 °
    Datenausgabe digital
    Protokoll
    10 bit seriell synchron
    Artikelnummer 4.3151.10.001
    Windrichtung
    Auflösung
    0,35 °
    Genauigkeit
    ±0,75 °
    Datenausgabe digital
    Protokoll
    10 bit seriell synchron

  • Zubehör

    Produkt
    Produktname
    Produktname / Kurzbeschreibung
    4.3174.00.000

    Traverse für Windgeber "First Class"

    4.3174.00.000

    Traverse für Windgeber "First Class"


    Zur gemeinsamen Montage von Windgeber und Windrichtungsgeber auf einem Mast.

    Allgemein
    Höhe
    0,76 m
    Montage
    auf Mastrohr Ø 1,5``
    Material
    Aluminium, eloxiert (AlMgSi0,5)
    Sensorabstand horizontal
    0,6 m
    Sensorabstand vertikal
    0,2 m
    Gewicht
    3 kg
    Aufnahme
    Ø 34 mm für First Class Windgeber
    weiterlesen
    4.3184.01.000

    Ausleger 1m First Class

    4.3184.01.000

    Ausleger 1m First Class


    Der Ausleger dient zur seitlichen Befestigung eines Windgebers des Typs First Class an einem Mast.

    Allgemein
    Länge
    1 m
    Montage
    an Mastrohr Ø 40 ... 80 mm
    Material
    Aluminium (AlMgSi0.5)
    Gewicht
    1,5 kg
    Aufnahme
    Ø 34 mm
    weiterlesen
    Geovane_FirstClass

    Geovane

    4.3190.00.900

    Geovane


    Das Produkt-Set kombiniert die präzise Windfahne von Thies CLIMA mit der fortschrittlichen Geovane von Kintech Engineering. Die Geovane verwendet GPS und den Sonnenstand, um die genaue Nordrichtung automatisch auf 1° genau zu bestimmen. Diese Kombination gewährleistet höchste Genauigkeit der Windrichtung gegenüber dem geographischen Nordpunkt als Referenz.

    • Geovane für automatische Nordkorrektur
    • 1° präzise Windfahnen von Thies CLIMA
    • Windfahne und Geovane werden vorkonfiguriert
    • Ideal z.B. für Standortgutachten, Leistungskurvenüberwachung und Meteorologie

    Windrichtung
    Messbereich
    0 ... 380 °
    Auflösung
    < 0,06° RS-485
    0,11° Analoge Spannungsausgänge
    < 0,06... 0,16° Frequenzausgang
    Genauigkeit
    <1°
    Sonstige
    Elektrischer Eingang
    0 ... 30 V
    Betriebsspannung
    Elektronik
    6 ... 12 V DC
    Allgemein
    Umgebungstemp.
    -25 ... +85 °C
    Montage
    auf Mastrohr Ø34mm
    Schutzklasse
    IP 67
    Messzeit
    1, 5, 10, 30, 60 Sekunden
    Gewicht
    0,815 kg
    weiterlesen
    509619

    Nording für First Class Windfahne

    509619

    Nording für First Class Windfahne


    Der Adapter dient zur Nordausrichtung eines First-Class Windrichtungssensors.

    Allgemein
    Länge
    75 mm
    Material
    Aluminium eloxiert ( AlMgSi1 )
    Gewicht
    0,25 kg
    Aufnahme
    für Mast Ø 35 mm
    für Sensor Ø 35 mm
    weiterlesen
