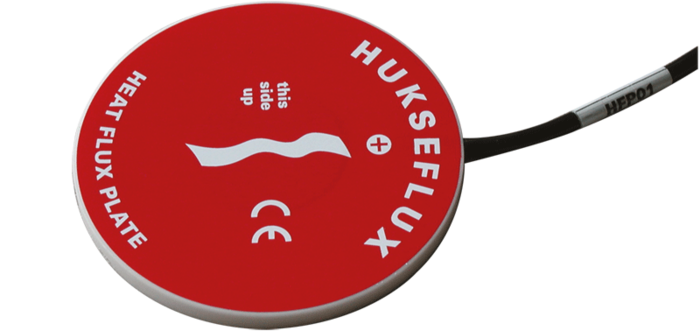

Heat Flux Plate HFP01

Das Gerät misst den Wärmefluß durch ein Objekt, in das es eingebaut oder auf dem es montiert ist.
Der Sensor HFP01 ist eine Thermosäule. Die Sensor misst die Temperaturdifferenz über dessen Keramikkörper. Die Thermosäule ist ein passiver Sensor. Er benötigt keine weitere Versorgungsspannung. Es kann direkt an die Auswerteeinheit z.B. einen Datenlogger angeschlossen werden. Der Wärmefluss in W/­m² wird ausgerechnet, indem der ausgegebene Spannungswert durch die Strahlungskonstante dividiert wird.
Die Strahlungskonstante wird mit dem Kalibrierzertifikat des HFP01 mitgeliefert.
Eine typische Messung erfolgt mit dem Einsatz von 2 Sensoren. Der HPF01 ist weltweit der meist eingesetzte Wärmeflusssensor im Erdboden genauso wie in Wänden und bei der Gebäudevermessung.

Eigenschaften und Vorteile:
• geringer thermischer Widerstand ( wichtig beim Einsatz in Fenstern und Wänden )
• große Messfläche ( gefordert in ISO 9869 Standard )
• niedriger elektrischer Widerstand
• hohe Empfindlichkeit (sehr guter Signal- Störabstand in Umgebungen mit geringem Wärmefluss)
• robust mit fest angebauten Kabel
• Schutzklasse IP67 für den Außeneinsatz
