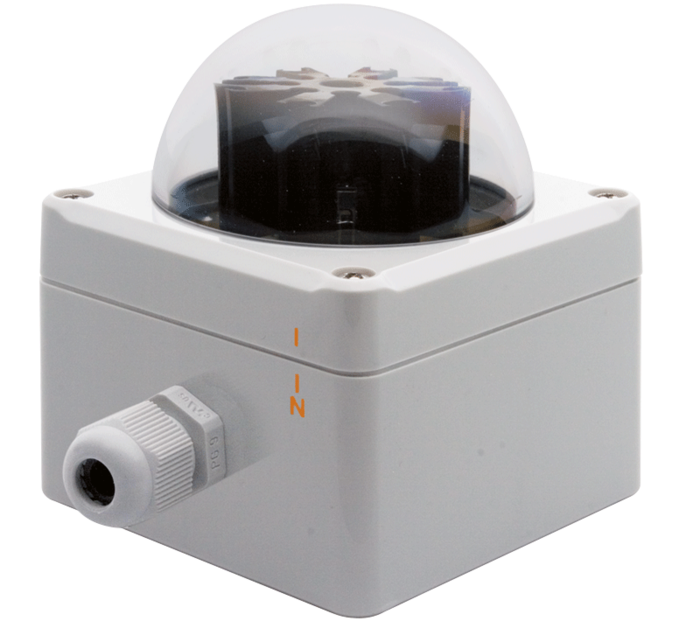

Helligkeitsgeber

Bestellnummer: 7.1414.60.xxx

  • Beschreibung

    7.1414.60.xxx
    Das Messgerät dient zur Erfassung von sonnenstandsabhängigen Beleuchtungsstärken des Tageslichts.

    • richtungsabhängig
    • 8 Sektoren
    Die Beleuchtungsstärke wird über acht unabhängige, in 45°-Segmenten angeordnete Photodioden erfasst ( N, NO, O,SO, S, SW, W, NW ).
    Die nachgeschaltete Elektronik wandelt das Licht in Spannungs- oder Stromsignale und stellt sie zur Weiterverarbeitung den 8 einzelnen Ausgängen zur Verfügung. Eine „Heizung“ verhindert das Betauen der Kuppel.

  • Technische Daten

    Helligkeit
    Kanalanzahl
    8
    Messbereich
    0 ... 100 kLux
    Spektralbereich
    400 ... 1100 nm
    Genauigkeit
    ±2 % vom Kalibriernormal
    Erfassungswinkel Elevation
    0 ... 90 °
    Erfassungswinkel Azimut
    8 x ±22,5 °
    Allgemein
    Versorgungsspannung
    12 ... 28 V DC oder
    24 AC
    Stromverbrauch
    ca. 200 mA
    Umgebungstemp.
    -30 ... +70 °C
    Elektrischer Anschluss
    Klemmverbindung,
    Kabelverschraubung
    Schutzklasse
    IP 65
    Abmessungen
    80 x 82 x 96 mm
    Gewicht
    0,15 kg

  • Varianten


    7.1414.60.xxx
    Artikelnummer 7.1414.60.000
    Helligkeit
    Elektrischer Ausgang
    0 ... 10 V pro Kanal
    Artikelnummer 7.1414.60.040
    Helligkeit
    Elektrischer Ausgang
    0 ... 20 mA pro Kanal
    Artikelnummer 7.1414.60.041
    Helligkeit
    Elektrischer Ausgang
    4 ... 20 mA pro Kanal

  • Zubehör

    Produkt
    Produktname
    Produktname / Kurzbeschreibung
    4.3185.xx.009

    Ausleger 1 m ( für Strahlungssensoren )

    4.3185.xx.009

    Ausleger 1 m ( für Strahlungssensoren )


    Der Ausleger dient zur seitlichen Befestigung eines Strahlungs- oder Helligkeitsgebers an einem Mast.

    Allgemein
    Länge
    1 m
    Material
    Aluminium
    Rohrdurchmesser
    Ø 50 mm
    Gewicht
    1,8 kg
    weiterlesen
    506345

    Adapter Compact

    506345

    Adapter Compact


    Der Adapter dient zur Befestigung von Strahlungs-, Helligkeits- oder Barogebern an einer
    Traverse (4.3171.30.000, 4.3171.40.000) oder Halter (506 347).

    Allgemein
    Material
    Aluminium, eloxiert
    Abmessungen
    100 x 115 x 65 mm
    Gewicht
    0,5 kg
    weiterlesen
    508805

    Adapter Compact 0 ... 90 ° einstellbar

    508850

    Adapter Compact 0 ... 90 ° einstellbar


    Der Adapter dient zur Befestigung von Strahlungs-, Helligkeits- oder Barogebern an einer
    Traverse (4.3171.30.000, 4.3171.40.000) oder Halter (506 347).

    Allgemein
    Material
    Aluminium, eloxiert
    Abmessungen
    100 x 115 x 65 mm
    Gewicht
    0,5 kg
    Funktion
    0 ... 90 ° einstellbar
    weiterlesen
