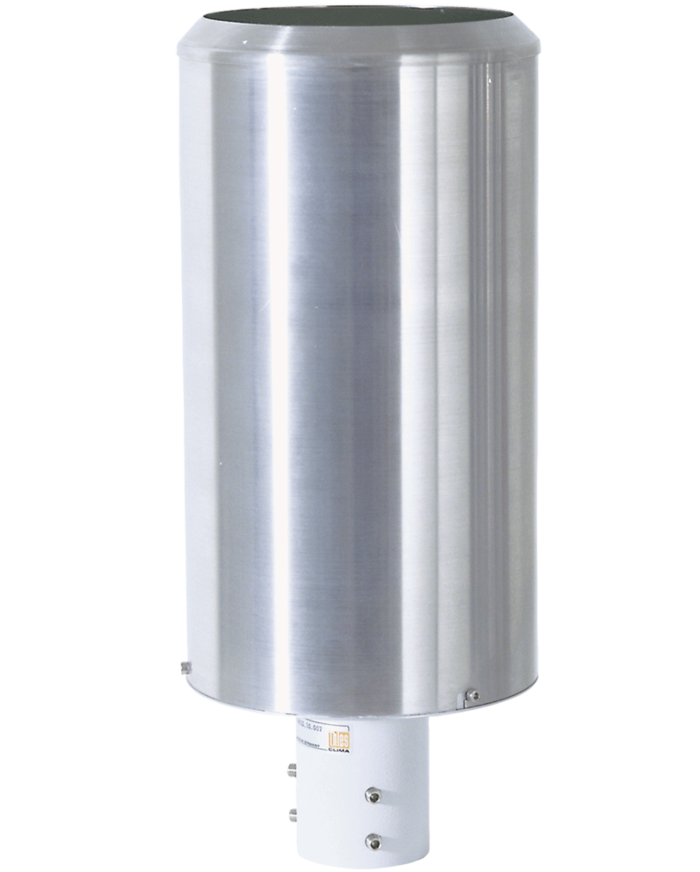

    Transmisor de precipitaciones

    Número de pedido: 5.4033.36.0xx

    • Descripción

      5.4032.35.007
      Variante con
      • Salida analógica
      • Salida de impulsos
      • Con linealización dependiente de la intensidad
      • Sin calefacción
      El dispositivo sirve como transductor de medición de la cantidad e intensidad de precipitación para la transmisión de valores de medición analógicos y digitales.
      La precipitación se introduce en el cubo basculante a través de la superficie de recogida y el embudo. Cuando se alcanza el volumen máximo de aspiración, el cubo basculante se vuelca. Cada proceso de inclinación se registra sin contacto, se linealiza y se emite para su posterior procesamiento.

      Salida analógica:
      Se pueden seleccionar las siguientes funciones de salida:
      1) La salida analógica es proporcional a los impulsos de precipitaciones como valor de suma. Aquí, el valor analógico se restablece automáticamente a cero mm de precipitación cuando se supera el valor medido. O por un impulso externo.

      2) La salida analógica puede emitirse como un valor de suma flotante durante un tiempo ajustable (10/­60 min, 6/­24 h).

      Salida de impulsos:
      Paralelamente a la salida analógica, el impulso de precipitación se transmite a través de un
      optoacoplador.
    • Ficha técnica

      Precipitaciones
      Superficie de recogida
      200 cm²
      Resolución
      0,1 mm
      Principio de medición
      Cubo basculante
      Intensidad
      máx. 11 mm/­min
      Salida de datos digital
      Tipo de salida
      Impulsos
      Salida de datos analógica
      Rango de medición
      10/­20/­25/­50 mm NS
      Tensión de funcionamiento
      Electrónica
      5 ... 24 V CC
      Calefacción
      Sin calefacción
      General
      Montaje
      en el tubo del mástil Ø 1,5``
      Dimensiones
      Ø 186 x 445 mm
      Peso
      3,3 kg
      Material de la carcasa
      Acero inoxidable
    • Variantes


      5.4032.35.007
      Número de artículo 5.4033.36.061
      Salida de datos analógica
      Tipo
      0 ... 10 V
      Número de artículo 5.4033.36.041
      Salida de datos analógica
      Tipo
      4 ... 20 mA
      Salida de corriente
      máx. 500 Ω
      Número de artículo 5.4033.36.040
      Salida de datos analógica
      Tipo
      0 ... 20 mA
      Salida de corriente
      máx. 500 Ω
      Número de artículo 5.4033.36.073
      Salida de datos analógica
      Tipo
      0 ... 5 V
    • Accesorios

      Producto
      Nombre
      Nombre / Breve descripción
      5.4010.00.010

      Anillo de protección contra aves

      5.4010.00.010

      Anillo de protección contra aves


      Adecuado para el embudo de recogida del ombrómetro (5.4032.35.007/­ 008; 5.4033.35 /­ 36 ...).
      Evita que los pájaros se posen en el borde de recogida.

      General
      Montaje
      Abrazadera Ø 186 mm
      Material
      Acero inoxidable
      Dimensiones
      Ø 360 x 100 mm
      Peso
      0,32 kg
      5.4032.00.000

      Cortavientos

      5.4032.00.000

      Cortavientos


      Sirve como accesorio opcional para registrar las precipitaciones correctamente incluso en condiciones de viento.

      Material
      Bastidor
      Acero, galvanizado en caliente
      Laminillas
      Acero inoxidable
      General
      Altura
      800 mm
      Diámetro
      1000 mm
      Peso
      18 kg
      Alojamiento
      Ø 48 mm
      9.3388.00.000

      Fuente de alimentación

      9.3388.00.000

      Fuente de alimentación


      Para la alimentación de ombrómetros y transmisores de precipitaciones.

      Primaria:
      • 230 V CA
      Secundaria:
      • 26 V CA /­ 3,46 A
      • 24 V CA /­ 0,5 A
      • 12 V CC /­ 0,3 A

      Tensión de funcionamiento
      Primaria
      230 V CA /­ 50 ... 60 Hz
      Secundaria
      26 V CA /­ 3,46 A
      24 V CA /­ 0,5 A
      12 V CC /­ 0,3 A
      General
      Clase de protección
      IP 65
      Dimensiones
      125 x 125 x 125 mm
      Peso
      2,7 kg
      Material de la carcasa
      Plástico
      9.3389.10.000

      Fuente de alimentación

      9.3389.10.000

      Fuente de alimentación


      Para la alimentación del transmisor de viento, el sensor de dirección del viento o combinaciones.

      Primaria:
      • 230 V CA
      Secundaria:
      • 2 x 24 V CA /­ 27,5 W
      • 1 x 24 V CA /­ 75 W
      • 1 x 24 V CA /­ 5 W
      • 1 x 24 V CC /­ 2 W

      Tensión de funcionamiento
      Primaria
      230 V CA /­ 50 Hz /­ 0,63 A
      Secundaria
      2 x 24 V CA /­ 27,5 W
      1 x 24 V CA /­ 75 W
      1 x 24 V CA /­ 5 W
      1 x 24 V CC /­ 2 W
      Conexión eléctrica
      Bloques de terminales
      20
      Pasacables
      5 x M16 x 1,5
      2 x M20 x 1,5
      General
      Carcasa
      Plástico
      Clase de protección
      IP 65
      Dimensiones
      300 x 230 x 132 mm
      Peso
      aprox. 4,2 kg
      9.3389.10.000

      Fuente de alimentación

      9.3389.10.010

      Fuente de alimentación


      Para la alimentación del transmisor de viento, el sensor de dirección del viento o combinaciones.

      Primaria:
      • 115 V CA
      Secundaria:
      • 2 x 24 V CA /­ 27,5 W
      • 1 x 24 V CA /­ 75 W
      • 1 x 24 V CA /­ 5 W
      • 1 x 24 V CC /­ 2 W

      Tensión de funcionamiento
      Primaria
      115 V CA /­ 50 ... 60 Hz /­ 1, 3 A
      Secundaria
      2 x 24 V CA /­ 27,5 W
      1 x 24 V CA /­ 75 W
      1 x 24 V CA /­ 5 W
      1 x 24 V CC /­ 2 W
      Conexión eléctrica
      Bloques de terminales
      20
      Pasacables
      5 x M16 x 1,5
      2 x M20 x 1,5
      General
      Carcasa
      Plástico
      Clase de protección
      IP 65
      Dimensiones
      300 x 230 x 132 mm
      Peso
      aprox. 4,2 kg
      9.4031.35.xxx

      Pie


      Se utiliza para montar ombrómetros o transmisores de precipitaciones para instalar la superficie de recogida
      a la altura deseada sobre el suelo.

      General
      Material
      Acero, galvanizado en caliente
      Diámetro del tubo
      Ø 48,3 mm
      Distancia de fijación
      450 mm
      9.4031.35.xxx

      Pie


      Se utiliza para montar ombrómetros o transmisores de precipitaciones para instalar la superficie de recogida
      a la altura deseada sobre el suelo. El pie es de acero inoxidable

      General
      Material
      Acero inoxidable
      Diámetro del tubo
      Ø 48,3 mm
      Distancia de fijación
      450 mm
