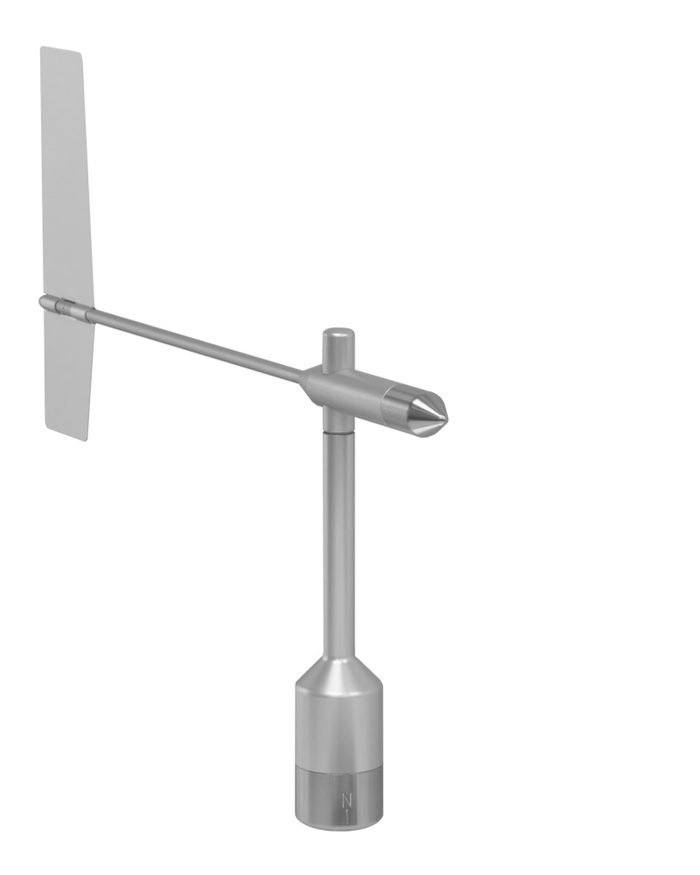

Sensor de dirección del viento «First Class»
Número de pedido: 4.3151.10.400
-
El sensor de dirección del viento se utiliza para detectar la dirección de la componente horizontal del viento en meteorología y medición ambiental, así como en la evaluación de emplazamientos para instalaciones eólicas.
• Salida digital RS485
• Sin calefacción
Las características especiales son un comportamiento dinámico definido y optimizado, así como:
• Gran precisión de medición y resolución
• Elevada atenuación con una pequeña constante de distancia
• Bajo valor inicial
• Bajo consumo de energía
• Fácil montaje
El valor medido se proporciona como una señal digital en la salida. La señal de salida
puede enviarse a dispositivos de visualización, registradores y registradores de datos, así como a sistemas de control de procesos.
Característica especial:
El transmisor de dirección del viento puede adquirir las señales de velocidad del viento del 4.3351.x0.000 y complementar
su telegrama de datos en serie con el parámetro de velocidad del viento.
-
Dirección del viento |
Rango de medición | 0° ... 360° |
Resolución | 0,1° |
Precisión | ±1° |
Valor inicial | < 0,5 m/s a 10°
según la norma ASTM D 5096-96
< 0,2 m/s a 90°
según VDI3786 hoja 2 |
Constante de distancia | < 1,8 m
según la norma ASTMD 5096-96 |
Grado de atenuación | > 0,3
según la norma ASTMD 5096-96 |
Salida de datos digital |
Interfaz | RS485 |
Velocidad en baudios | 1200 ... 57600 baudios |
Protocolo | ASCII |
Tensión de funcionamiento |
Electrónica | 3,3 ... 42 V CC |
Consumo eléctrico | 0,5 mA sin solicitud de datos
1,0 mA con solicitud de datos |
Calefacción | Sin calefacción |
General |
Temperatura ambiente | -50 ... +80 °C, todas las situaciones de humedad rel. que se produzcan |
Conexión eléctrica | Conector de 8 clavijas |
Montaje | en el tubo del mástil Ø 1`` |
Material | Aluminio anodizado, acero inoxidable |
Clase de protección | IP 55 |
Dimensiones | Ø 450 x 410 mm |
Peso | 0,7 kg |
Alojamiento | Ø 35 x 25 mm |
-
No hay otras variantes disponibles para este artículo.
-
Producto
Nombre
Nombre / Breve descripción
Geovane
El conjunto de productos combina la precisa veleta de Thies CLIMA con el avanzado Geovane de Kintech Engineering. El Geovane utiliza GPS y sensores de posición solar para determinar automáticamente la dirección exacta del norte con una precisión de 1°. Esta combinación garantiza la máxima precisión de la dirección del viento tomando como referencia el punto norte geográfico.
• Geovane para la corrección automática del norte
• Veletas de precisión de 1° de Thies CLIMA
• La veleta y la geoveleta están preconfiguradas
• Ideal, por ejemplo, para estudios de emplazamientos, control de curvas de potencia y meteorología
Dirección del viento |
Rango de medición | 0 ... 380 ° |
Resolución | < 0.06° RS-485
0.11° Analog voltage outputs
< 0.06… 0.16° Frequency output) |
Precisión | <1° |
Otros |
Entrada eléctrica | 0 ... 30 V |
Tensión de funcionamiento |
Electrónica | 6 ... 12 V DC |
General |
Temperatura ambiente | -25 ... +85 °C |
Montaje | Onto mast tube Ø34mm |
Clase de protección | IP 67 |
Tiempo de medición | 1, 5, 10, 30, 60 seconds |
Peso | 0,815 kg |
-
