    Monitor de precipitação a laserNo. 5.411x.x0.xxx /­ 5.411x.x1.xxx (aquecimento estendido)

    Dados precisos de precipitação para todos os tipos de precipitação

    O Monitor de Precipitação a Laser (LNM) é o clássico entre os distrômetros: maduro, robusto, no mercado há mais de 20 anos e disponível em muitas variantes para diversos requisitos de sistema e aplicações. O LNM não apenas fornece dados sobre a intensidade da precipitação, mas também fornece informações detalhadas sobre o tipo de precipitação.

    • Chuva
    • Chuvisco
    • Granizo
    • Neve
    • Granizo
    • Precipitação mista

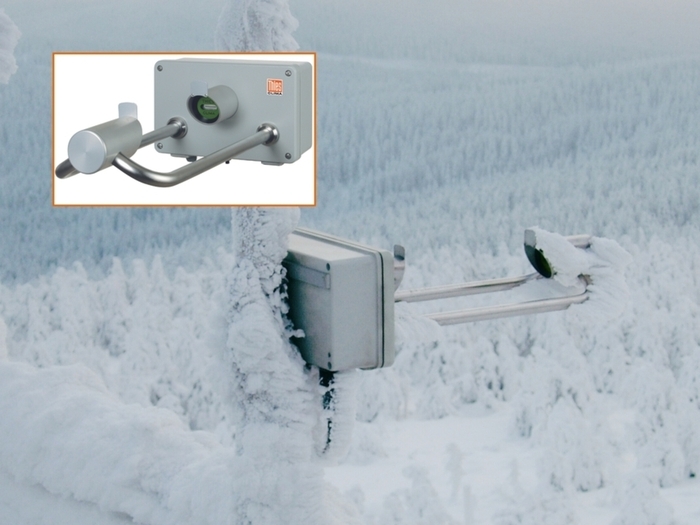

    Imagem: Monitor de precipitação a laser, LNM - sem gelo e com capacidade de medição: O monitor é equipado com elementos de aquecimento. Para locais extremos, está disponível a versão com maior aquecimento (não mostrada aqui).

    LNM em uso no mundo todo em várias zonas climáticas

    O LNM é usado em todo o mundo, em todas as zonas climáticas e em muitas aplicações. O dispositivo é usado nas redes meteorológicas de vários serviços meteorológicos, bem como em sistemas de informações meteorológicas rodoviárias. Além disso, o dispositivo é usado em aplicações especiais, como a observação e a classificação da atividade vulcânica e a medição de precipitação em aplicações de laboratório, por exemplo, em simuladores para direção autônoma. Seja garoa, chuva, granizo, neve ou precipitação mista - esse monitor é caracterizado pela detecção e medição precisas da precipitação. Estão disponíveis tipos especiais com maior aquecimento para climas frios.

    Princípio de medição
    Com base no diagrama de Gunn-Kinzer, o tipo de precipitação é determinado pelo tamanho e pela velocidade de queda das partículas individuais. Dessa forma, a chuva, a garoa, o granizo, a neve, o granizo e a precipitação mista podem ser distinguidos uns dos outros. Enquanto a neve, por exemplo, escorre lentamente, o granizo tem a maior velocidade de queda. Esse método comprovado é usado atualmente em várias redes nacionais de medição em todo o mundo.

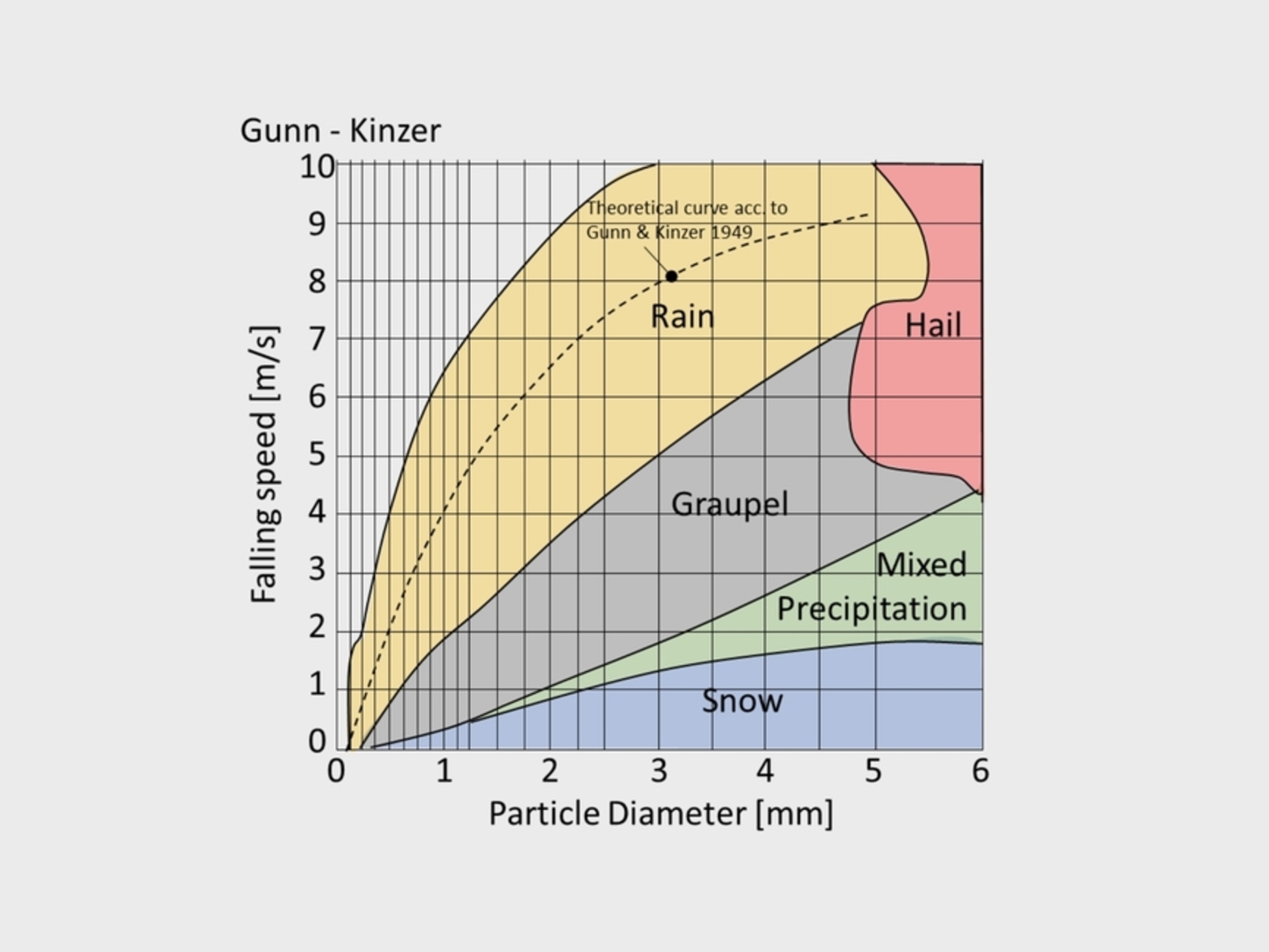

    Figura: O diagrama de Gunn-Kinzer ilustra a relação entre a velocidade de queda, o tamanho das partículas e os tipos de precipitação, como chuva, garoa, granizo, neve, granizo e precipitação mista

    Vídeo Arquivo NDR

    Vídeo: Programa da NDR “Hallo Niedersachsen” (2018) - Relatório de campo de um usuário.

    Tecnologia
    O LNM usa um sistema óptico a laser que gera um feixe paralelo de luz (infravermelho, 785 nm) que é interrompido pela queda de partículas de precipitação. Um fotodiodo no lado do receptor converte a interrupção do feixe de luz em sinais elétricos, permitindo que o sistema analise a precipitação.

    Saída de dados e interface
    O dispositivo fornece uma interface RS485/­RS422 para transmissão de dados. Ele inclui duas saídas digitais (optoacopladores) para sinais de pulso e de status da precipitação. Interface Ethernet opcional.

    Aplicações
    O LNM é usado em redes meteorológicas, pesquisa meteorológica e climatológica, hidrologia e sistemas de controle para infraestruturas. O LNM é usado no setor de transportes (sistemas de informações meteorológicas rodoviárias), bem como na aviação e no transporte marítimo. O dispositivo é usado em quase todas as zonas climáticas e em diversas aplicações. Há também várias aplicações especiais, como monitoramento e classificação de atividade vulcânica, monitoramento ambiental no campo de turbinas eólicas e medição de precipitação em ambientes de laboratório, por exemplo, em sistemas de simulação para direção autônoma.

    Recursos adicionais
    O monitor é equipado com elementos de aquecimento para garantir uma operação sem gelo e capacidade de medição mesmo em condições climáticas extremas. Ele é robusto e foi projetado para operação confiável em vários ambientes.

    Deseja saber mais sobre o dispositivo?
    Você pode encontrar os dados técnicos em nosso banco de dados de produtos na Web - Laser Precipitation Monitor (detalhes)
    Faça o download do folheto do produto LMN
    Solicite uma cotação: info@thiesclima.com

    Você precisa de informações mais precisas sobre precipitação?

    Então recomendamos o 3D Stereo Disdrometer(5.412x.xx.xxx). O 3D Stereo Disdrometer analisa as imagens da câmera das partículas de precipitação usando técnicas de processamento de imagem em tempo real e fornece ao usuário as imagens das partículas de precipitação. Dessa forma, os tipos de precipitação podem ser documentados de forma completa e inequívoca. Com essa tecnologia, os tipos de precipitação podem ser claramente identificados, independentemente da taxa de queda e do tamanho das partículas. Particularmente na área de precipitação sólida, o método permite uma determinação muito precisa dos equivalentes de água, ou seja, a intensidade e a quantidade de precipitação. Sinais falso-positivos devido a insetos e aranhas também são reconhecidos e os resultados da medição são corrigidos de acordo.

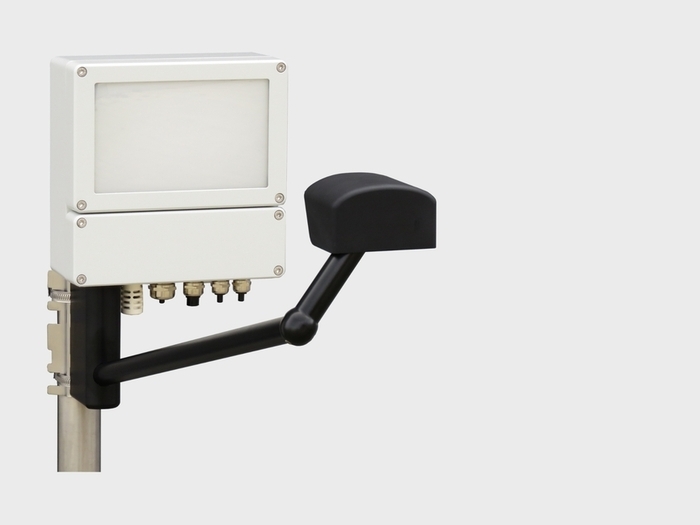

    Imagem: Disdrômetro estéreo 3D

    Conheça outros instrumentos de medição de precipitação da Thies CLIMA:

    Nossos modelos do programa padrão:
    Disdrômetro 3D, dados de precipitação, incluindo imagens de partículas de precipitação
    Analisador de precipitação para detecção de componentes super-resfriados em eventos de precipitação (FZRA, FZDZ, FZFG), bem como formação de gelo negro e spray de congelamento
    Clima Sensor US, estação meteorológica totalmente integrada com detecção de tipo de precipitação
    Sensor de precipitação, princípio da caçamba basculante
    Monitor de chuva, precipitação sim/­não (com base na barreira de luz)
    Sensor de chuva, intensidade da precipitação (com base na barreira de luz)
    Monitor de chuva, precipitação sim/­não (com base na superfície do sensor capacitivo)
